13米舞臺車配置

產品名稱

E-WT13M型舞臺半掛車

整車尺寸

外長（13000）mm 、 外寬（2550）mm、 外高（4000）mm

底盤配置

平板半掛底盤，2軸，φ50mm牽引銷，配置1條備胎；

結構概述

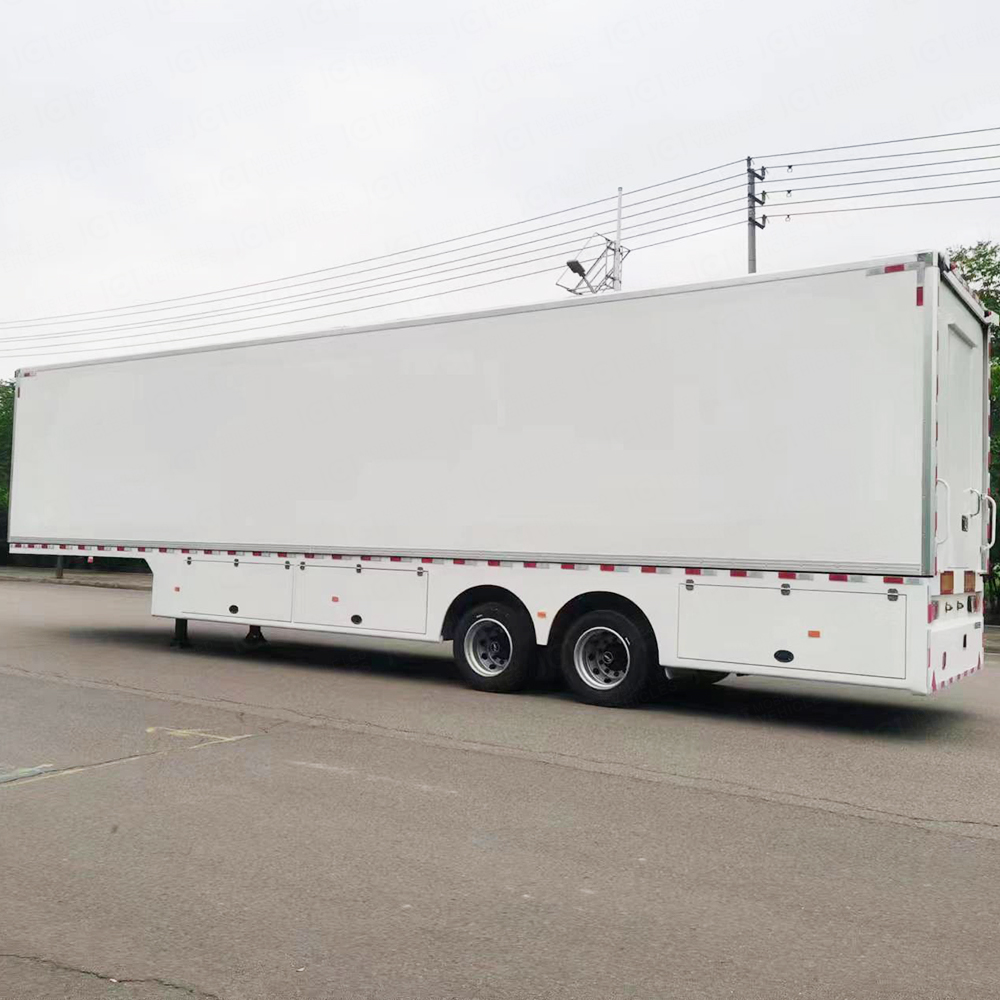

舞臺半掛車兩側翼板，可向上液壓翻轉開啟，內置兩側折疊舞臺板，可向外液壓展開；廂體內部分為前后兩部分：前部為發電機室，后部為舞臺廂體結構；后板中間為單開門，整車配置4支液壓支腿，翼板四角分別配置1支拼接式翼鋁合金桁架；

舞臺車
配置參數

發電機室

側板：兩側制作帶有百葉窗的單開門，內置式不銹鋼門鎖，條形不銹鋼鉸鏈；門板向駕駛室方向開啟；發電機尺寸：長1900mm×寬900mm×高1200mm。

步梯:右側門下部制作抽拉步梯，步梯為不銹鋼骨架，花紋鋁板踏面

頂板為外蒙皮為鋁平板，骨架為鋼骨架，內飾彩鍍板；

前板下部制作帶有百葉窗的對開門對開門，門口高1800mm；

后板中間制作單開門，向舞臺區方向開啟。

底板為鏤空鋼平板，利于散熱；

發電機室頂板及周邊側板填充填充密度100kg/m3的巖棉板，內壁粘貼吸音棉；

液壓支腿

舞臺車底部配置4支液壓支腿，停車打開廂體前，操作液壓遙控器打開液壓支腿，舉升整車至水平狀態，以保障整車穩定、安全；

翼板

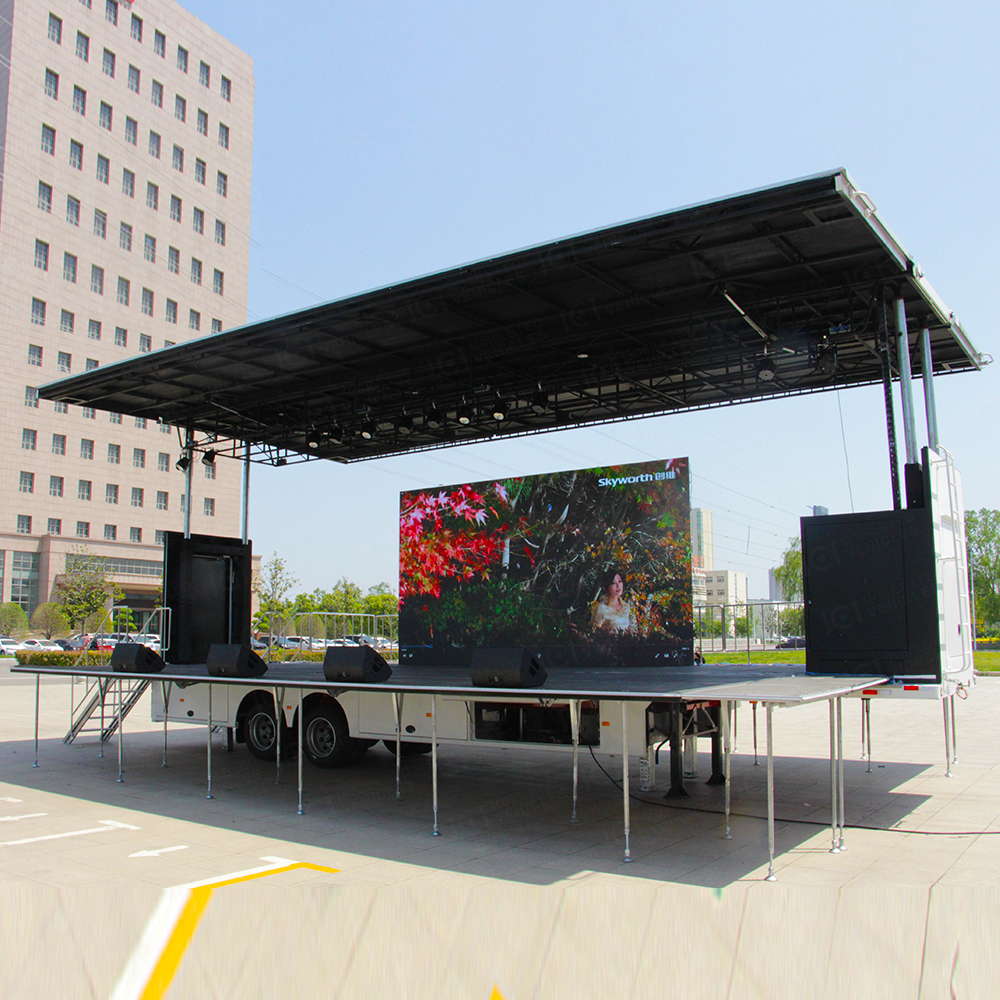

1.廂體兩側板稱為翼板，翼板可通過液壓系統向上翻轉展開，與頂板形成舞臺頂棚，整體頂棚通過前、后龍門架，向上垂直舉升至離舞臺板約4500mm的高度；

2.翼板外蒙皮為厚度20mm的玻纖蜂窩板（玻纖蜂窩板外蒙皮為玻纖面板，中間層為聚丙烯蜂窩狀板）；

3.翼板外側制作手動抽拉燈光掛桿，兩端制作手動抽拉音響掛桿；

4.翼板下邊梁內側增加帶斜撐的桁架，防止翼板變形。

5、翼板采用不銹鋼包邊；

舞臺板

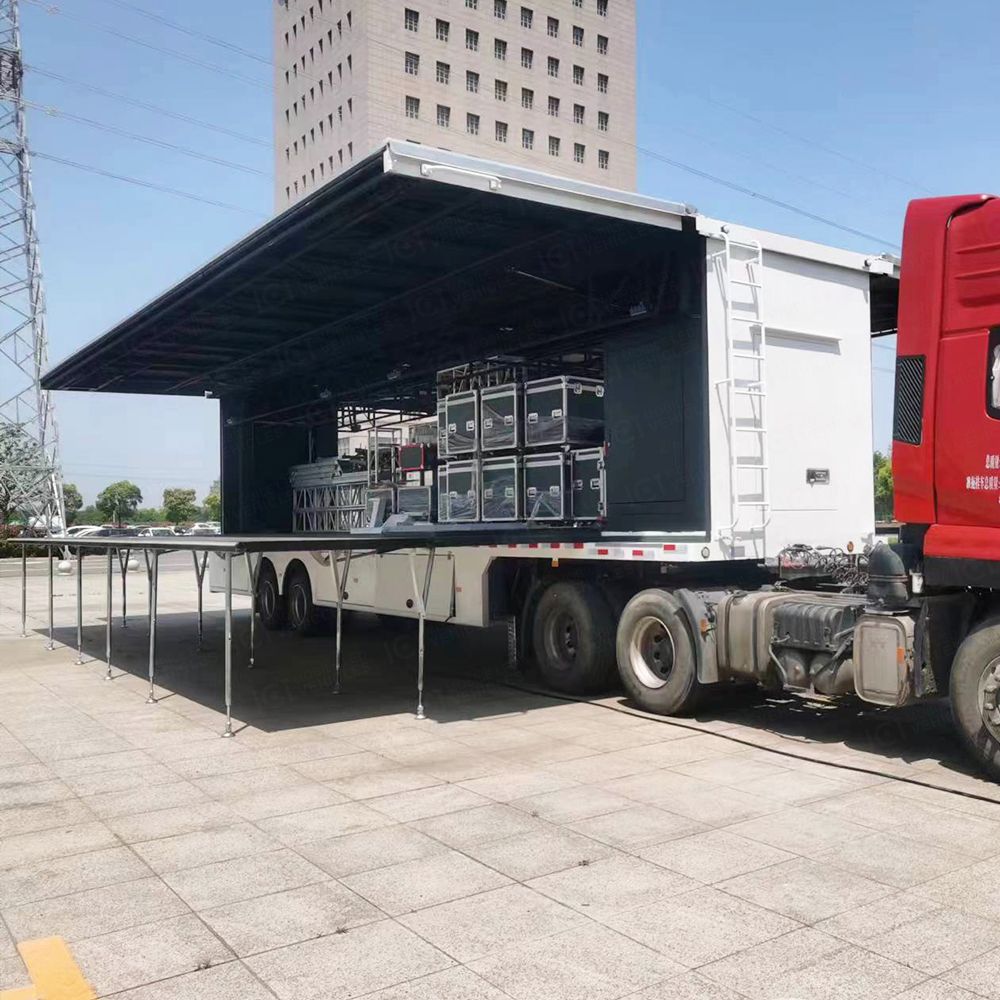

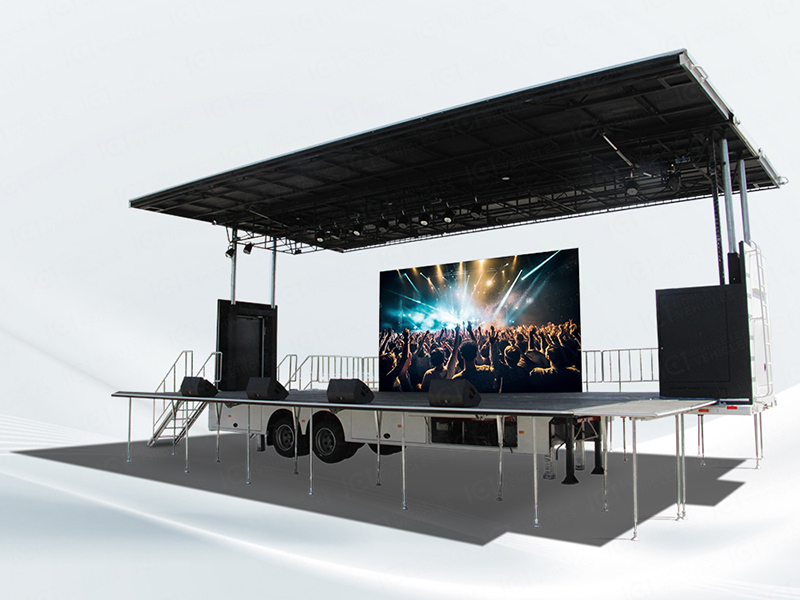

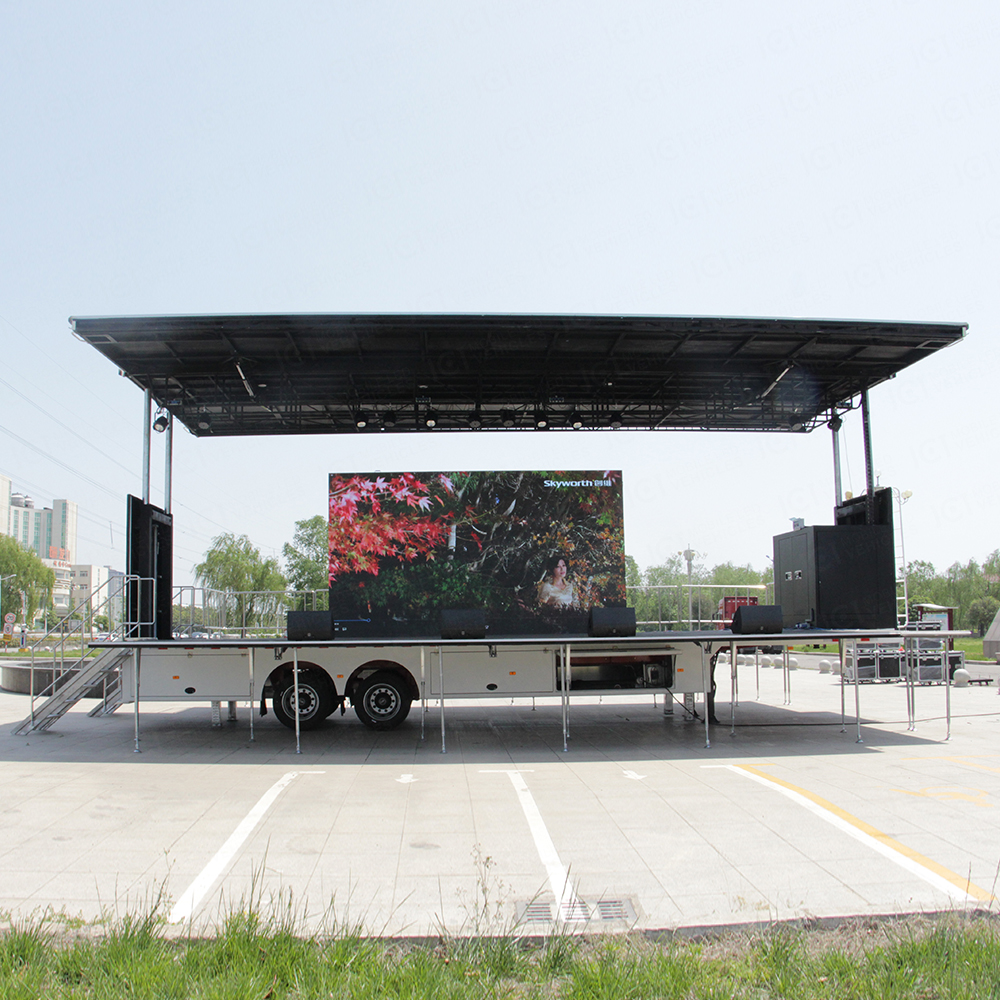

左、右側舞臺板為雙折疊結構，垂直內置于廂體內部底板兩側，舞臺面板為18mm覆膜膠合板。當兩側翼板展開后，兩側舞臺板通過液壓系統向外展開，同時內置于兩塊舞臺板內側的可調節舞臺支腿，隨舞臺板的展開而聯動展開并支撐地面，折疊舞臺板與廂體底板共同形成舞臺面。舞臺板前端制作人工翻轉副臺，展開后，舞臺面尺寸達到寬11900mm×深8500mm。

舞臺護欄

舞臺后臺周邊配置插接式不銹鋼護欄，護欄高度1000mm，配置1個護欄收藏架；

舞臺步梯

舞臺板配置2套掛接式上下舞臺的步梯，骨架為不銹鋼骨架，小米粒花紋鋁板踏面，每臺步梯配置2個插接式不銹鋼扶手；

前板

前板為固定結構，外蒙皮為1.2mm鐵平板，骨架為鋼管，前板內側配置電控箱和2個干粉滅火器；

后板

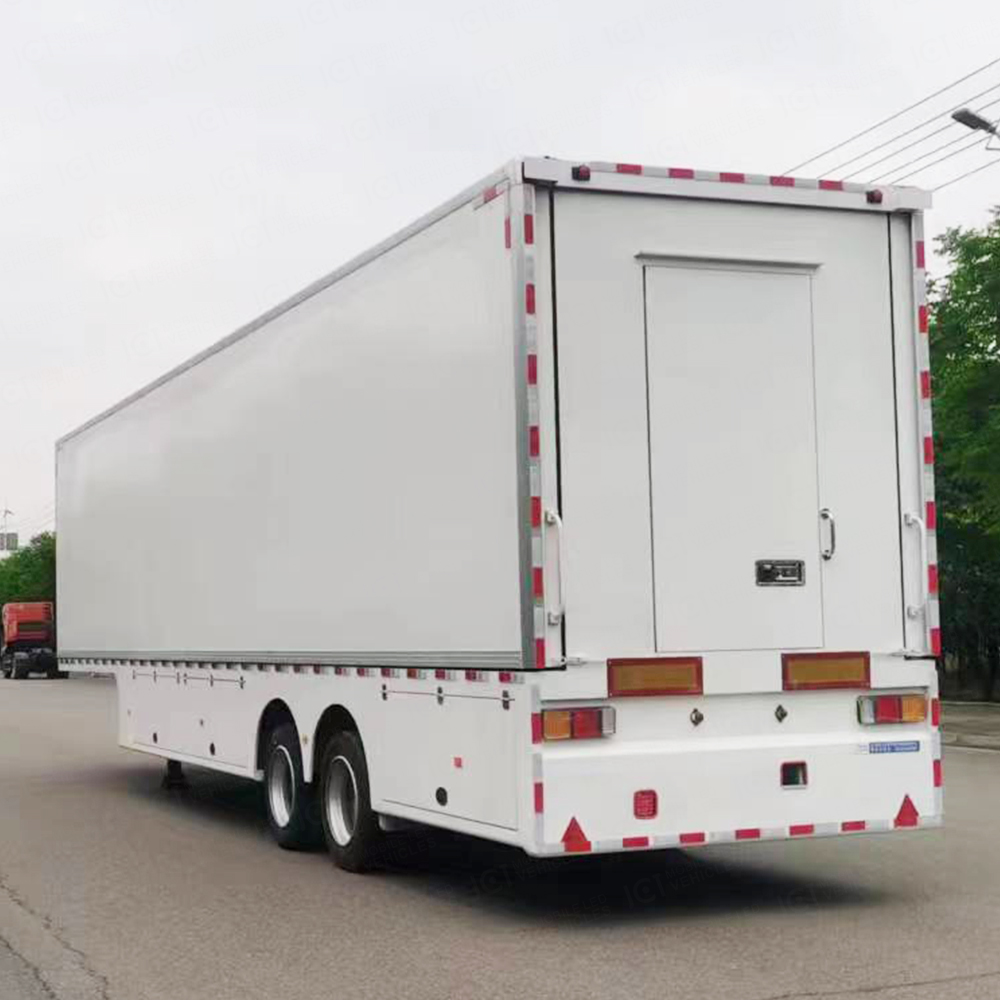

固定結構，后板中件制作一扇單開門，內置式不銹鋼鉸鏈、條形不銹鋼鉸鏈。

頂棚

頂棚布置4道燈光掛桿，在兩側燈光掛桿共配置16個燈光插座盒（接線盒插座為英標），舞臺燈光電源為230V，燈光電源線支線2.5m2護套線；頂板內側配置4個應急燈。

頂板燈架框內，加斜撐進行加強，防止頂板變形。

液壓系統

液壓系統由動力單元、無線遙控器、線控操控箱、液壓支腿、液壓缸及油管組成，液壓系統工作電源由車載230V發電機或230V、50HZ的外接電源提供；

桁架

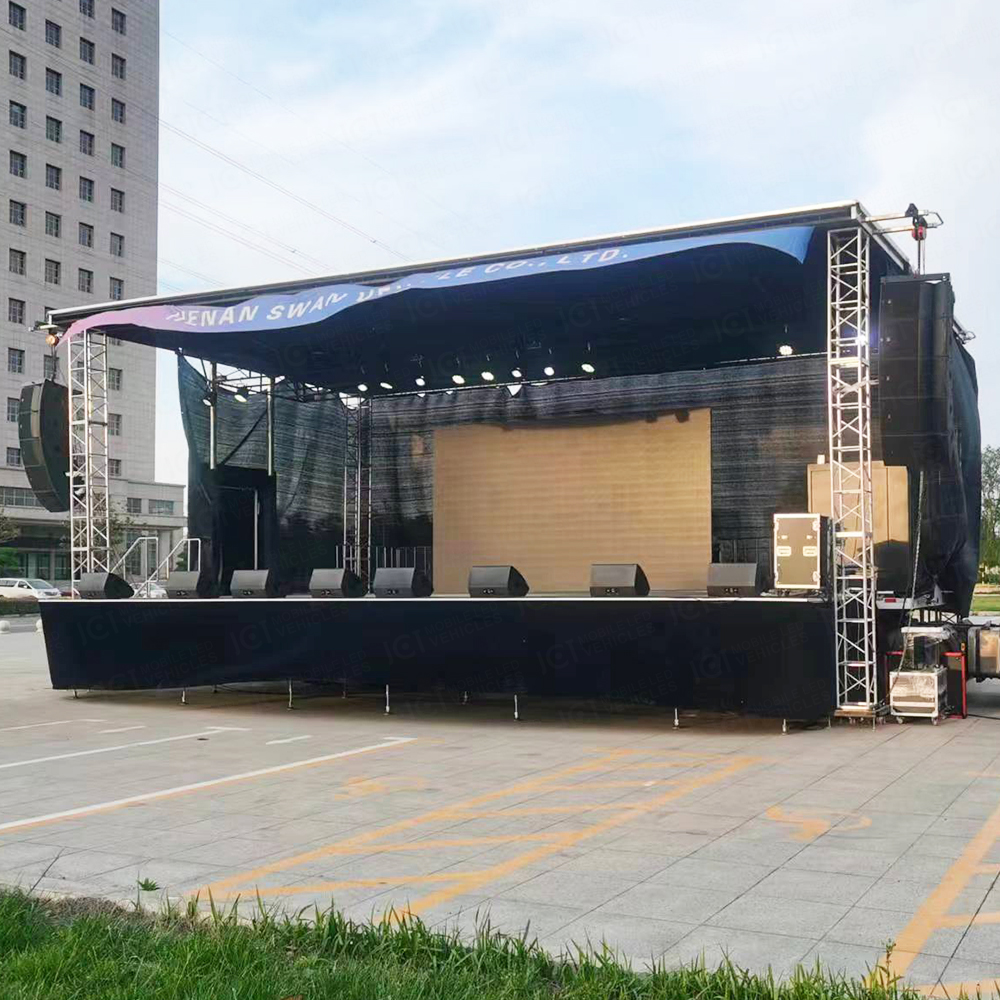

配置4支支撐頂棚的鋁合金桁架，規格：400mm×400mm，桁架高度滿足桁架上端支撐翼板四角，桁架下端配置底座，底座帶有4支可調節支腿，防止頂棚因掛接燈光音響設備而下垂。桁架搭建時，最上面一節先掛到翼板上，隨翼板升起，下面的桁架依次對接。

電器電路

頂棚布置4道燈光掛桿，在兩側燈光掛桿共配置16個燈光插座盒，舞臺燈光電源為230V（50HZ），燈光電源線支線為2.5m2護套線；頂板內側配置4個24V應急燈。

前板內側配置1個燈光插座總電源箱。

爬梯

廂體前板右側制作1個通往廂頂?shù)呐捞荩撝萍?

幕布

后部舞臺周邊配置掛接式半透光幕布，用于圍擋后舞臺上部空間。幕布上端掛接在翼板三面，下端掛接在舞臺板三面。幕布顏色為黑色。

舞臺圍擋

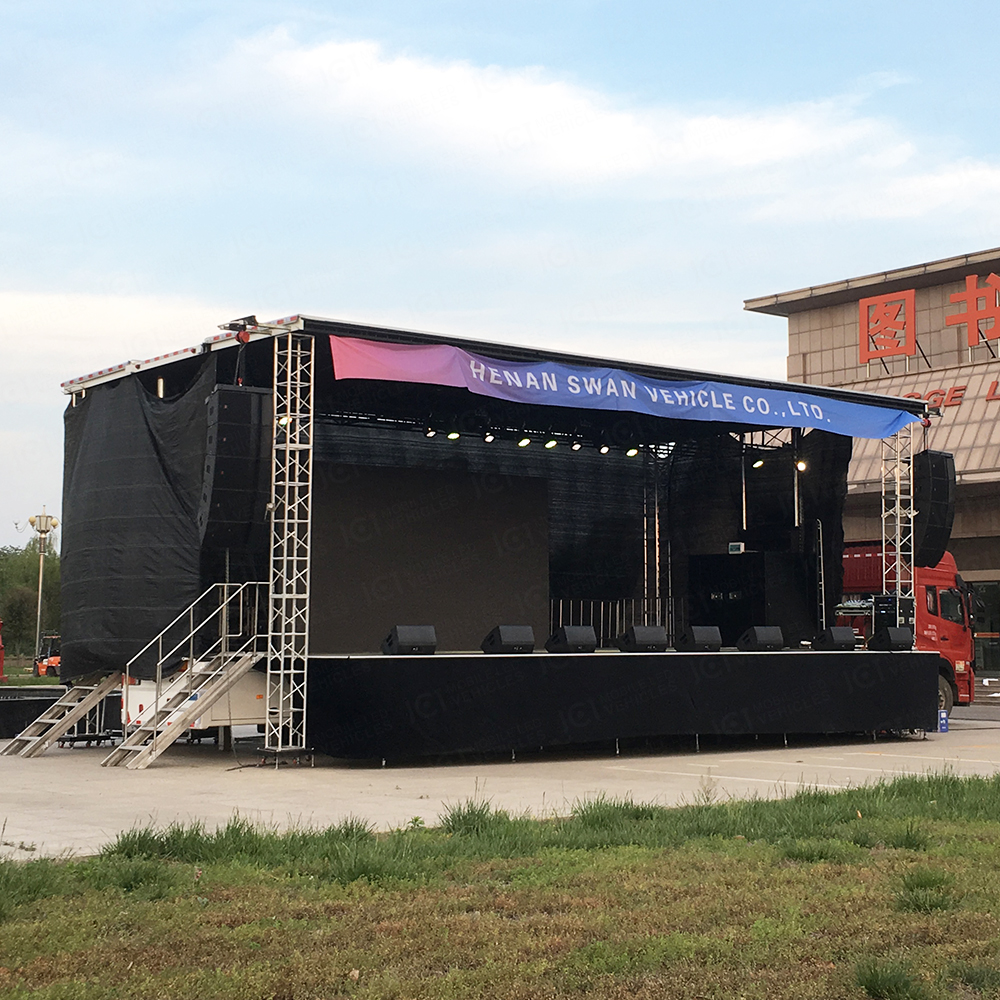

前舞臺板三面掛接舞臺圍擋，布料為金絲絨幕布材料；掛接在前舞臺板三面，下端接近地面。

工具箱

工具箱設計為通透一體式結構，便于儲存大件貨物。

顏色

廂體外側白色、內側黑色；
